1주차 (1/3) 이론편 - Amazon EKS 소개

본 블로그 게시물은 가시다 님(CloudNet@ 팀)이 진행하는 AWS EKS Workshop Study (=AEWS)2기에 참여하며 작성한 글입니다.



1. Amazon EKS 소개

- Amazon docs 참조 : 링크

Amazon EKS란 무엇입니까? - Amazon EKS

- 기능 참조 : 링크

관리형 Kubernetes 서비스 - Amazon EKS 기능 - Amazon Web Services

- workshop studio 참조 : 링크

Amazon EKS web application workshop



- K8S vs EKS

- Kubernetes -

- EKS -

• Amazon Elastic Kubernetes Service는 자체 Kubernetes 컨트롤 플레인 또는 노드를 설치, 운영 및 유지 관리할 필요 없이 Kubernetes 실행에 사용할 수 있는 관리형 서비스
• 여러 AWS 가용 영역에 걸쳐 Kubernetes 컨트롤 플레인을 실행하고 크기를 조정하여 높은 가용성을 보장
• 컨트롤 플레인은 제어 영역 인스턴스의 크기를 자동으로 조정하고, 비정상 제어 영역 인스턴스를 감지하고 교체하며, 자동화된 버전 업데이트 및 패치를 제공
• 여러 AWS 서비스와 통합 : 컨테이너 이미지 저장소 Amazon ECR, 로드 분산을 위한 ELB, 인증 IAM, 격리를 위한 Amazon VPC
• 오픈 소스 Kubernetes 소프트웨어의 최신 버전을 실행하므로 Kubernetes 커뮤니티에서 모든 기존 플러그 인과 도구를 사용할 수 있습니다. 필요한 코드를 수정하지 않고 표준 Kubernetes 애플리케이션을 Amazon EKS로 쉽게 마이그레이션할 수 있습니다.
• 지원 버전 : 보통 5~6개의 마이너 버전 지원(현재 1.25~1.29), 평균 3개월마다 새 버전 제공, 처음 14개월 지원, 추가 12개월 연장 지원(비용 추가) - 링크
  • v1.25.Y → Major.Minor.Patch ⇒ Major(Breaking Changes) . Minor(New Features) . Patch(Bug fixes Security)



- EKS 아키텍처

• EKS 컨트롤 플레인 : AWS Managed VPC - 3개 AZ, API NLB, ETCD ELB - 링크



ETCD는 무엇일까요?
 >>> 분산 시스템을 계속 실행하는 데 필요한 중요한 정보를 보관하고 관리하는 데 사용되는 분산 오픈소스 키-값 저장소
API 부하분산을 ALB가 아닌 NLB를 사용하는 이유는?
>>> 속도 측면이 아닐까 추측해본다.





https://aws.github.io/aws-eks-best-practices/reliability/docs/controlplane/

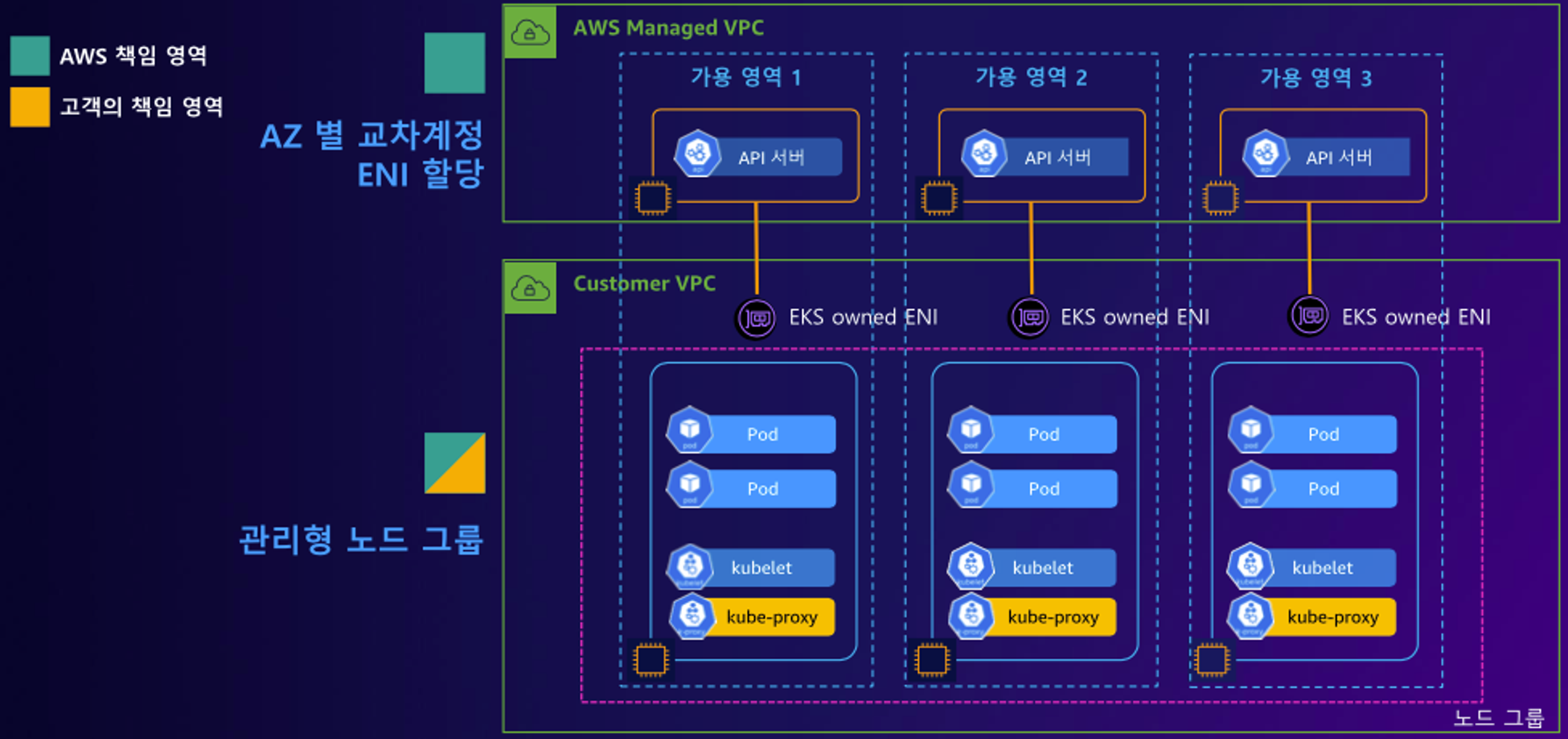

- EKS 데이터 플레인 : Customer VPC - EKS owned ENI?, 노드 유형(Managed node groups, Self-managed nodes, AWS Fargate) - 링크

Amazon EKS nodes - Amazon EKS



• Managed node groups (관리형 노드 그룹) : 최신 EKS Optimized AMI를 사용 - 링크, AWS에서 AMI 관리, Capacity(On-Demand, Spot) - 링크
  • Bottlerocket, A Year in the Life - 링크

<aside> ❓ EKS 관리형 노드 그룹 사용 시, Spot 인스턴스를 사용하고 계신가요? 비용 절감 결과나 주의사항이 있나요?

</aside>

• Self-managed nodes : Custom AMI를 사용, ASG 직접 관리, OS 기본구성/패치를 고객이 직접 관리 - 링크

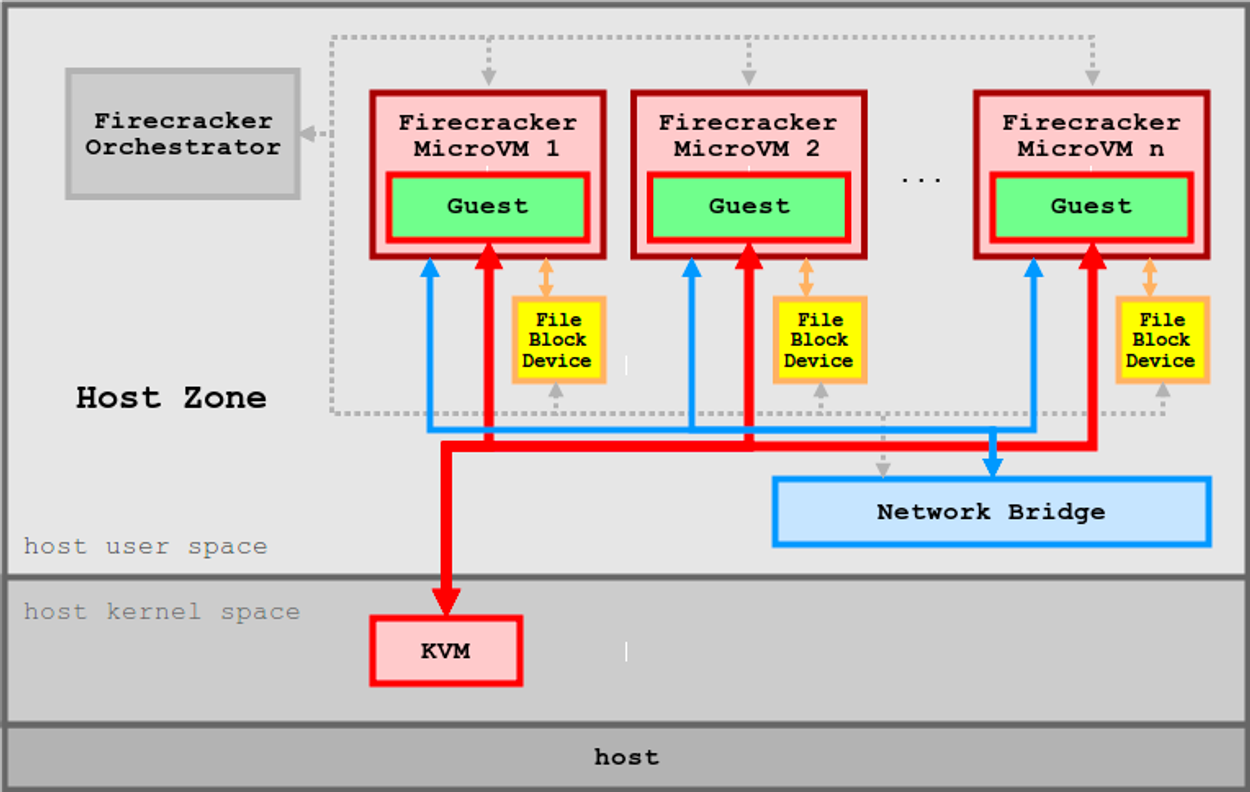

• AWS Fargate (서버리스) : 고객은 별도의 EC2관리할 필요 없이, AWS Fargate 환경에서 제공하는 Micro VM을 이용하여 Pod 별 VM 할당 - 링크

AWS Fargate - Amazon EKS

https://github.com/firecracker-microvm/firecracker/blob/main/docs/design.md#host-integration

[심화 내용] 카타 컨테이너 (Kata Container)

• 카타 컨테이너란?
  • 컨테이너 처럼 느껴지게 작동하는 경량 VM으로 HW 를 통한 강력한 workload 격리로 안전한 컨테이너를 제공하는 기술
  • 특징 : 보안(개별적인 전용 kernel), 분리된 (Network I/O Memory) 제공 → 하드웨어 강제격리 제공, VM처럼 성능의 소모 없이 분리된 환경을 제공
  • 지원하는 하이퍼바이저 : qemu, cloud-hypervisor, firecracker, ACRN - 링크

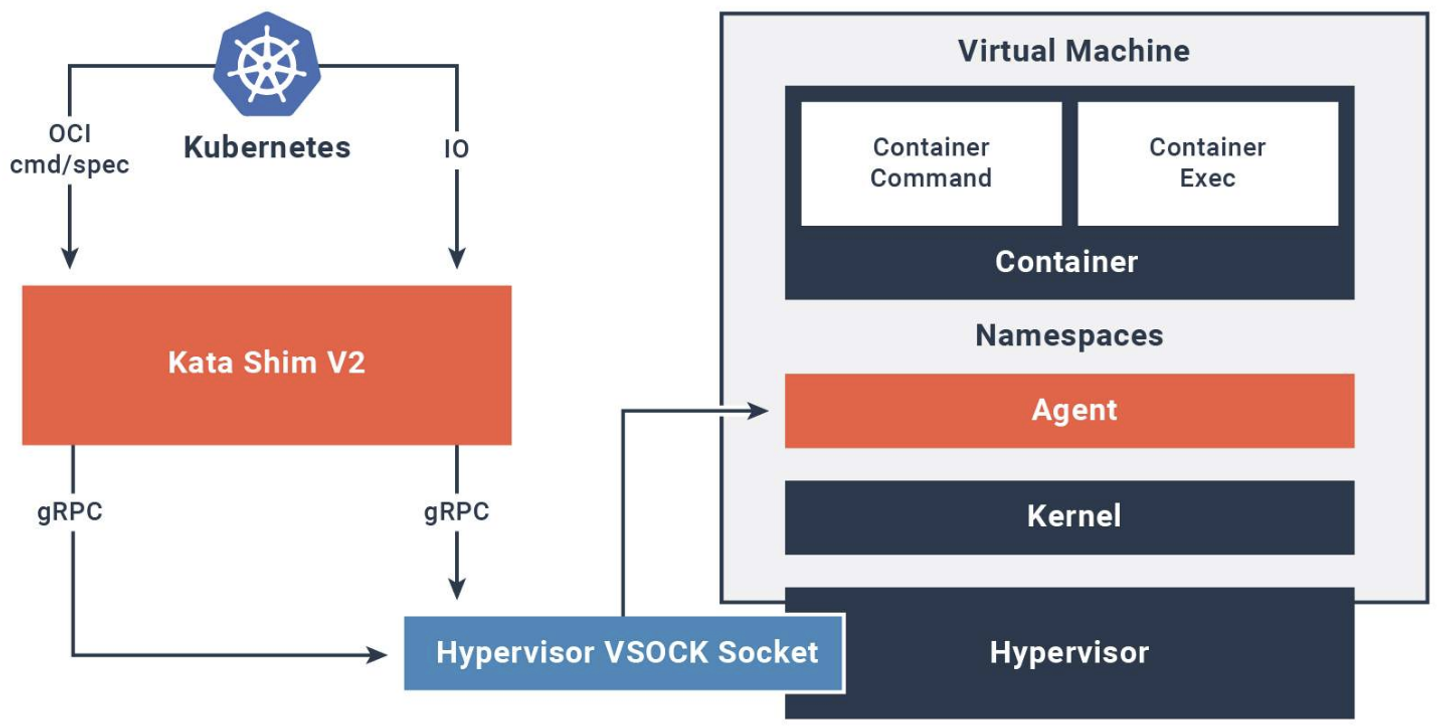

• 카타 컨테이너 아키텍처 - 링크

https://katacontainers.io/learn/

https://github.com/kata-containers/kata-containers/blob/main/docs/design/architecture.md

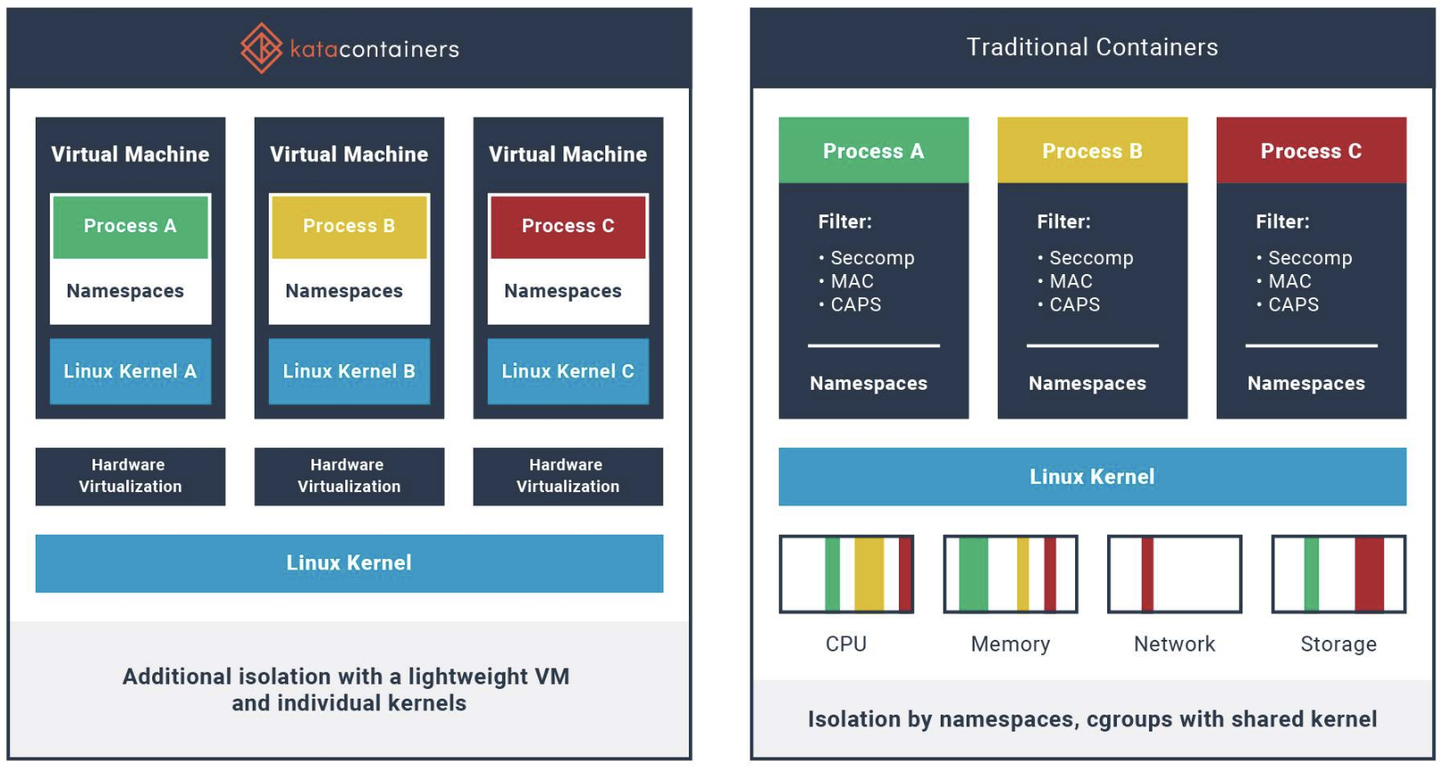

• 카타 컨테이너 환경 vs 기존의 일반 컨테이너 환경

https://katacontainers.io/learn/

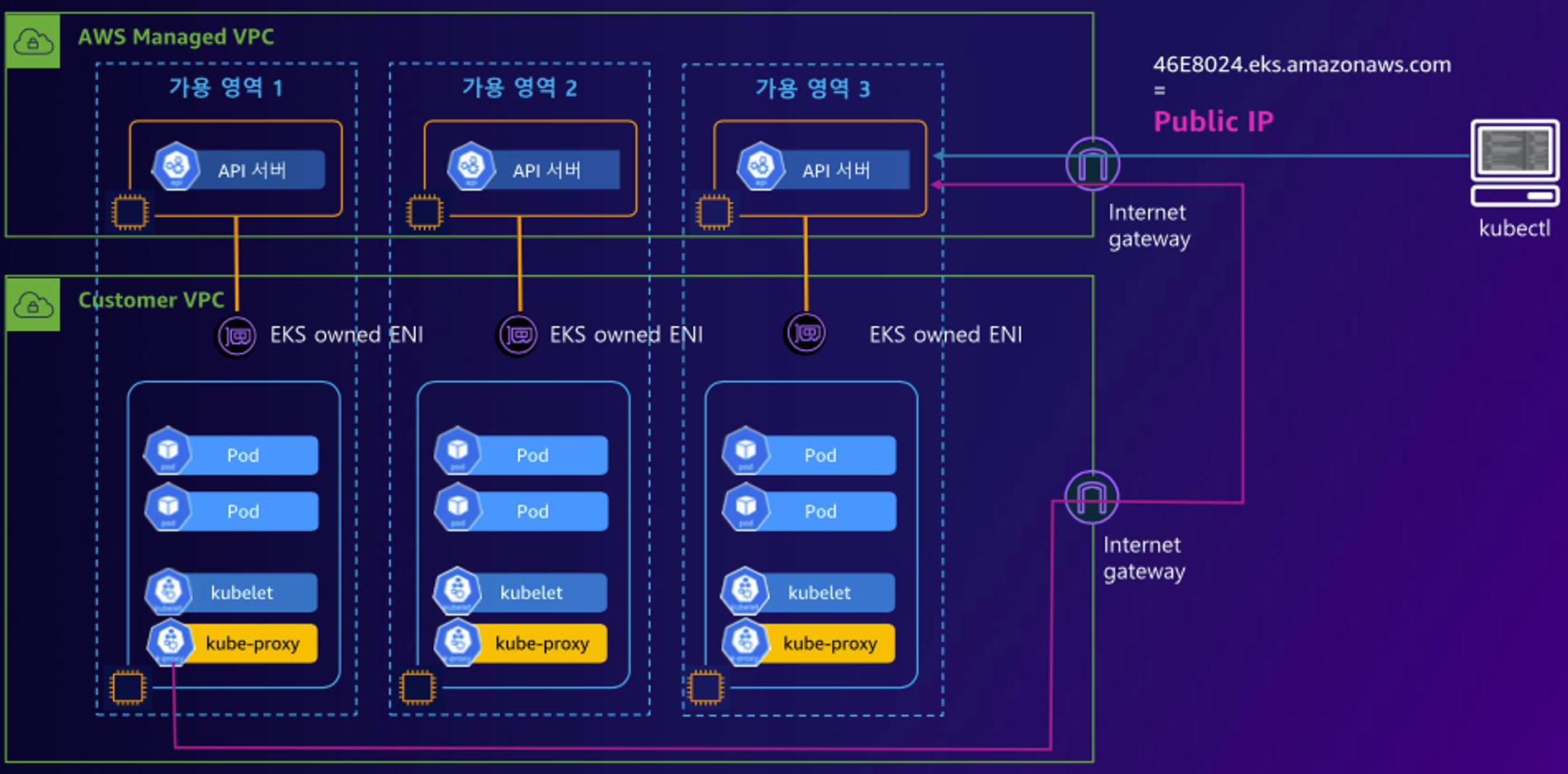

• EKS Cluster Endpoint - Public : 제어부 → (EKS owned ENI) 워커노드 kubelet, 워커노드 → (퍼블릭 도메인) 제어부, 사용자 kubectl → (퍼블릭 도메인) 제어부

• EKS Cluster Endpoint - Public Private : 제어부 → (EKS owned ENI) 워커노드 kubelet, 워커노드 → (프라이빗 도메인, EKS owned ENI) 제어부, 사용자 kubectl → (퍼블릭 도메인) 제어부

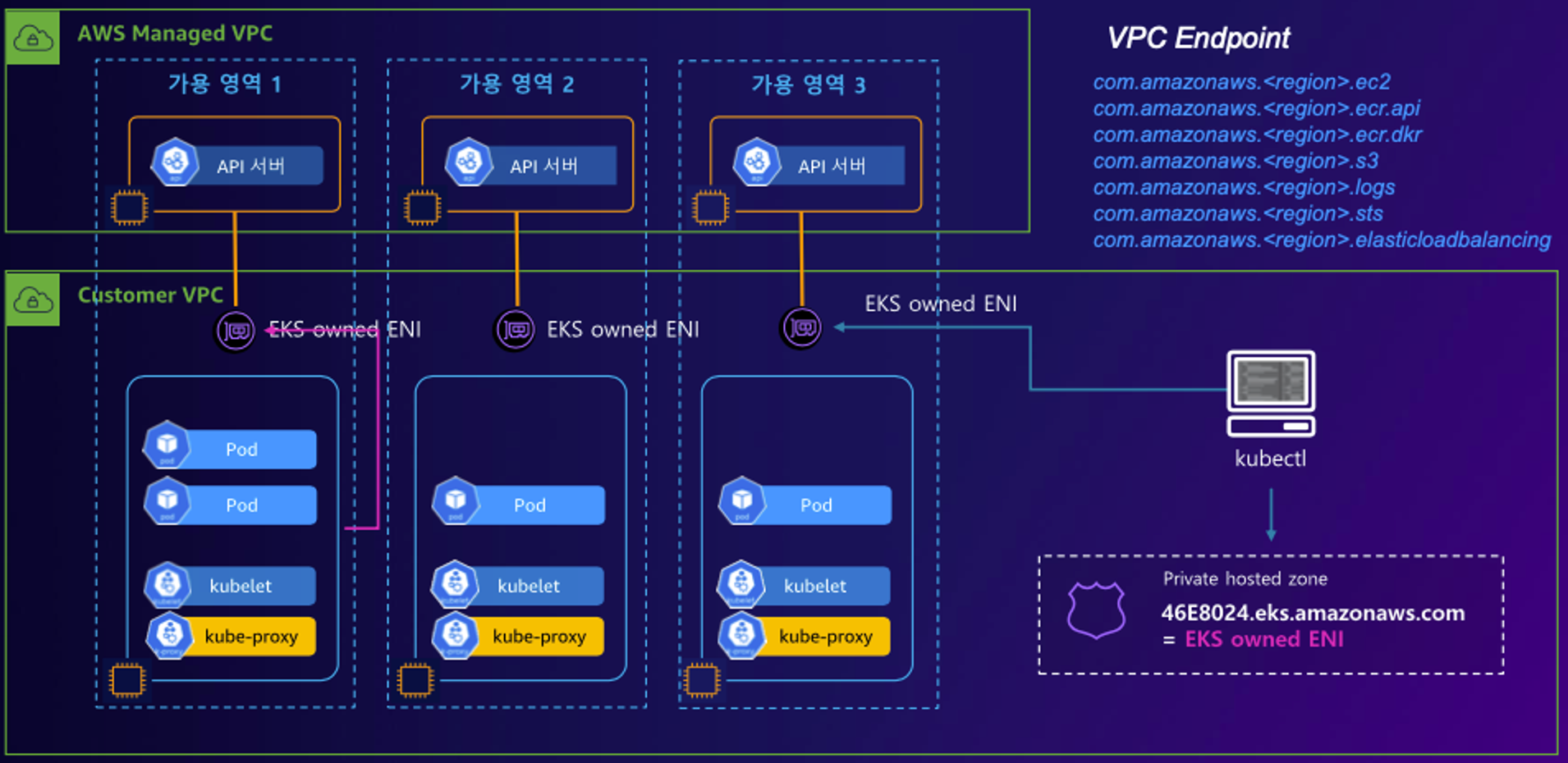

• EKS Cluster Endpoint - Private : 제어부 → (EKS owned ENI) 워커노드 kubelet, 워커노드,사용자 kubectl → (프라이빗 도메인, EKS owned ENI) 제어부



kubectl exec 나 logs 명령 실행 시 요청과 실행 과정의 flow는 어떻게 될까요? -Link

Communication between Nodes and the Control Plane



• EKS 배포 방식 : 웹 관리 콘솔 - 링크, eksctl, IaC(CDK, CloudFormation, Terraform 등)
  • eksctl : EKS 클러스터 구축 및 관리를 하기 위한 오프소스 명령줄 도구 - 링크
  • eksctl 을 통해 배포 및 업데이트 시 AWS CloudFormation 서비스를 통해서 스택을 생성하거나 업데이트를 수행합니다 - 코드링크

// NewStackCollection creates a stack manager for a single cluster
func NewStackCollection(provider api.ClusterProvider, spec *api.ClusterConfig) StackManager {
	tags := []types.Tag{
		newTag(api.ClusterNameTag, spec.Metadata.Name),
		newTag(api.OldClusterNameTag, spec.Metadata.Name),
		newTag(api.EksctlVersionTag, version.GetVersion()),
	}
	for key, value := range spec.Metadata.Tags {
		tags = append(tags, newTag(key, value))
	}
	return &StackCollection{
		spec:              spec,
		sharedTags:        tags,
		cloudformationAPI: provider.CloudFormation(),
		ec2API:            provider.EC2(),
		eksAPI:            provider.EKS(),
		iamAPI:            provider.IAM(),
		cloudTrailAPI:     provider.CloudTrail(),
		asgAPI:            provider.ASG(),
		disableRollback:   provider.CloudFormationDisableRollback(),
		roleARN:           provider.CloudFormationRoleARN(),
		region:            provider.Region(),
		waitTimeout:       provider.WaitTimeout(),
	}
}

// DoCreateStackRequest requests the creation of a CloudFormation stack
func (c *StackCollection) DoCreateStackRequest(ctx context.Context, i *Stack, templateData TemplateData, tags, parameters map[string]string, withIAM bool, withNamedIAM bool) error {
	input := &cloudformation.CreateStackInput{
		StackName:       i.StackName,
		DisableRollback: aws.Bool(c.disableRollback),
	}
	input.Tags = append(input.Tags, c.sharedTags...)
	for k, v := range tags {
		input.Tags = append(input.Tags, newTag(k, v))
	}

	switch data := templateData.(type) {
	case TemplateBody:
		input.TemplateBody = aws.String(string(data))
	case TemplateURL:
		input.TemplateURL = aws.String(string(data))
	default:
		return fmt.Errorf("unknown template data type: %T", templateData)
	}

	if withIAM {
		input.Capabilities = stackCapabilitiesIAM
	}

	if withNamedIAM {
		input.Capabilities = stackCapabilitiesNamedIAM
	}

	if cfnRole := c.roleARN; cfnRole != "" {
		input.RoleARN = aws.String(cfnRole)
	}

	for k, v := range parameters {
		input.Parameters = append(input.Parameters, types.Parameter{
			ParameterKey:   aws.String(k),
			ParameterValue: aws.String(v),
		})
	}

	logger.Debug("CreateStackInput = %#v", input)
	s, err := c.cloudformationAPI.CreateStack(ctx, input)
	if err != nil {
		return errors.Wrapf(err, "creating CloudFormation stack %q", *i.StackName)
	}
	i.StackId = s.StackId
	return nil
}

• Terraform 배포 - Link.
• (심화) AWS re:Invent 2019: Amazon EKS under the hood (CON421-R1) - 링크 PDF

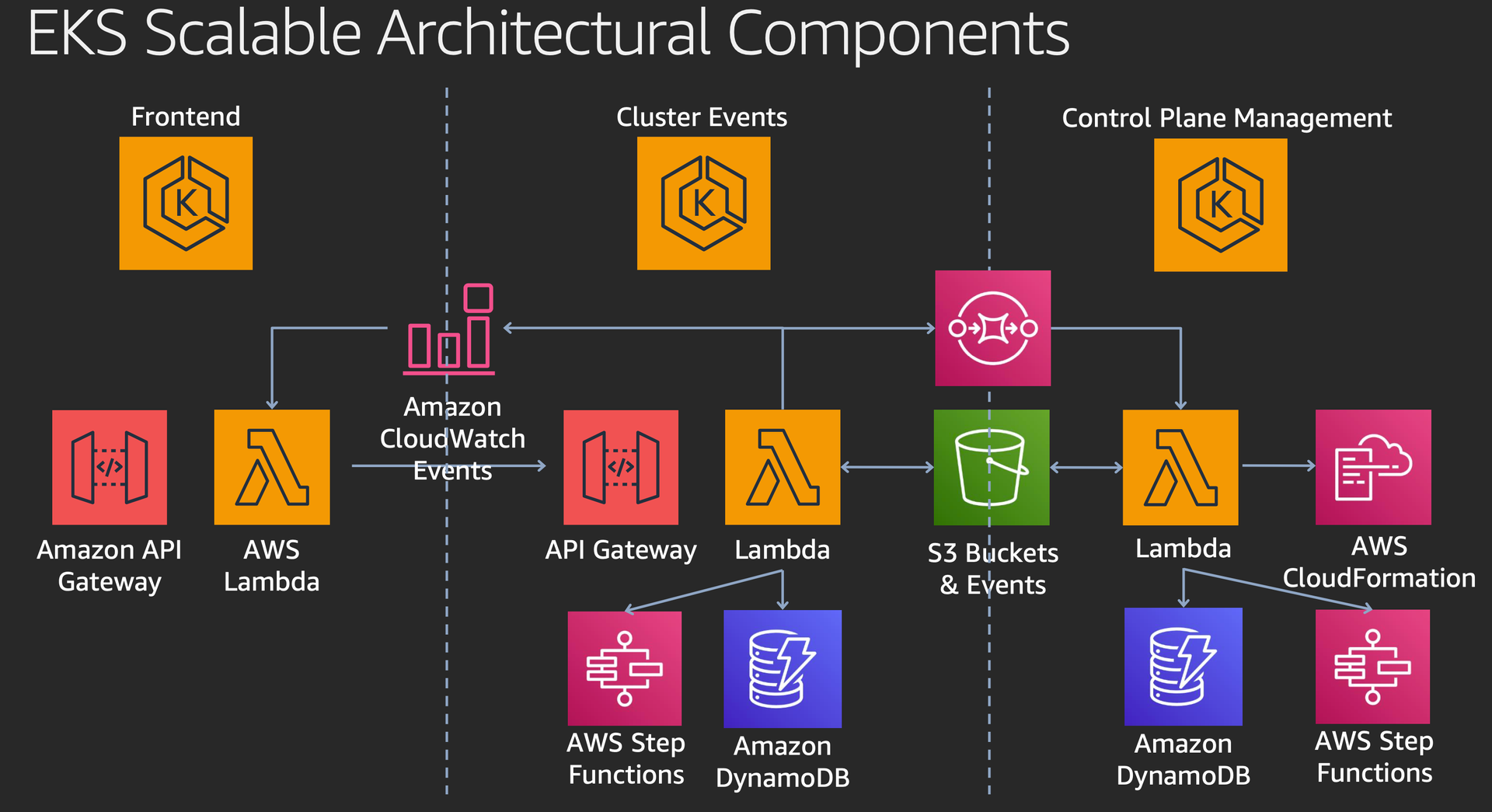

  • 실제로 EKS Control Plane 역시 여러 AWS 서비스들의 조합으로 구성되어 있다.
